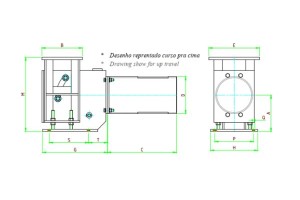

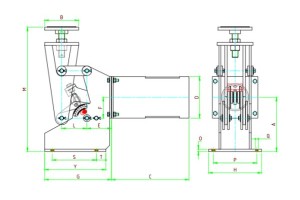

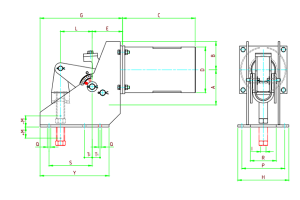

Seleção de Suporte de Mola Carga Constante
Para escolher um suporte de mola de carga constante é necessário saber a carga, a quantidade e direção do movimento da tubulação.
Curso total de deslocamento = Curso de trabalho + Curso reserva
- Para curso de trabalho menor que 127mm, o curso reserva será de 25mm
- Para curso de trabalho maior que 127mm, o curso reserva será de 20% do curso de trabalho
Carga
Carga fria e quente devem ser a mesma porque a função desse componente é exercer a carga constante ao longo d toda uma gama de deslocamento.
Os exemplos a seguir ilustrarão o procedimento para determinar os suportes de mola constante:
Carga: 907Kgf
Curso de Trabalho: 158mm (para cima)
Curso Reserva será de 20% do curso de trabalho: 20% x 158mm = 32mm
Curso Total de Deslocamento: 158mm + 35mm = 190mm
Curso Total de Deslocamento = 203mm, arredondando para cima (ver na linha superior da tabela de cargas de suporte de mola carga constante)
O tamanho do suporte de mola de carga constante será 41, ( cer na primeira coluna da tabela de cargas do suporte de mola de carga constante).
